importancia de conectar la red a una pc

Importancia de conecta la  red a una PC

Las redes constan de dos o mas computadoras conectadas entre si, y permiten compartir recursos e informacion. La informacion por compartir consiste en archivos y datos. Los recursos con los dispositivos o las areas de almacenamiento de datos de una compútadora, compartida por otra computadora mediante la red.


Una red mucho más compleja conecta todas las computadoras de una empresa o compañía en el mundo. Para compartir impresoras basta con un conmutador, pero si se desea compartir eficientemente archivos y ejecutar aplicaciones de red, hace falta tarjetas de interfaz de red (NIC, NetWare Interfaces Cards) y cables para conectar los sistemas. Aunque se puede utilizar diversos sistemas de interconexión vía los puertos series y paralelos, estos sistemas baratos no ofrecen la velocidad e integridad que necesita un sistema operativo de red seguro y con altas prestaciones que permita manejar muchos usuarios y recursos.

El desarrollo de la computación y su integración con las telecomunicaciones en la telemática han propiciado el surgimiento de nuevas formas de comunicación, que son aceptadas cada vez por más personas. El desarrollo de las redes informáticas posibilito su conexión mutua y, finalmente, la existencia de Internet, una red de redes gracias a la cual una computadora puede intercambiar fácilmente información con otras situadas en regiones lejanas del planeta.

La información a la que se accede a través de Internet combina el texto con la imagen y el sonido, es decir, se trata de una información multimedia, una forma de comunicación que esta conociendo un enorme desarrollo gracias a la generalización de computadores personales dotadas del hardware y software necesarios. El último desarrollo en nuevas formas de comunicación es la realidad virtual, que permite al usuario acceder a una simulación de la realidad en tres dimensiones, en la cual es posible realizar acciones y obtener inmediatamente una respuesta, o sea, interactuar con ella.

El uso creciente de la tecnología de la información en la actividad económica ha dado lugar a un incremento sustancial en el número de puestos de trabajo informatizados, con una relación de terminales por empleado que aumenta constantemente en todos los sectores industriales.

La movilidad lleva a unos porcentajes de cambio anual entre un 20 y un 50% del total de puestos de trabajo. Los costos de traslado pueden ser notables (nuevo tendido para equipos informáticos, teléfonos, etc.). Por tanto, se hace necesaria una racionalización de los medios de acceso de estos equipos con el objeto de minimizar dichos costos.

Las Redes de Área Local han sido creadas para responder a ésta problemática. El crecimiento de las redes locales a mediados de los años ochenta hizo que cambiase nuestra forma de comunicarnos con los ordenadores y la forma en que los ordenadores se comunicaban entre sí.

La importancia de las LAN reside en que en un principio se puede conectar un número pequeño de ordenadores que puede ser ampliado a medida que crecen las necesidades. Son de vital importancia para empresas pequeñas puesto que suponen la solución a un entorno distribuido.

sintesis

Síntesis

La administracion de redes es un conjunto de tecnicas pendientes a mantener  red operativa, eficiente, segura, constante monitoreada y con una planeacuion adecuada y propiamente documentada.

SUS OBJETIVOS SON:

·        Mejorar la continuidad en la operación de la red con mecanismo adecuado de control y monitoreo, de resolucion de problemas y su suministro de recursos.

·        Aser uso eficiente de la red utilizar mejor los recursos.

·        Reducir costos por medio de gastos y mejores mecanismos de cobro.

·        Mezcla de diversas señales, como voz, datos imágenes y graficas.

·        Interconexion de varios tipos de redes, como WAN, LAN Y MAN.

·        El uso de multiples medios de comunicación, como par trenzado, cable coaxial, fibra optica, satelite, laser, inflarrojo y microondas.

ELEMENTOS INBOLUCRADOS EN LA ADMINISTRACION DE RED SON:

·        Objetos: son los elementos de mas bajo nivel y contituyen los aparatos administrados.

·        Agentes: un conjunto de programas que colecciona informacion de administracion de sistema en un nodo o elemento de la red.

·        Administrador del sistema: es un conjunto de programas ubicados en un grupo central al cual se dirigen los mensajes que requieren accion o que contiene informacion solicitada por el administracion del agente.

OPERACIÓN DE LA ADMINISTRACION DE RED .

Las operaciones principales de un sistema de administracion de red son las siguientes:

Administracion de fallas.

La administración de fallas maneja las condiciones de error en todos los componentes de la red, en las siguientes bases:

·        Detención de fallas.

·        Diagnostico de problemas.

·        Darle la vuelta al problema y recuperación.

·        Resolución.

·        Seguimiento y control.

FUNCION DE ADMINISTYRACION DEFINIDA POR OSI

Osi define las cinco funciones de administración básicas siguientes:

·        Configuración.

·        Fallas.

·        Comportamiento.

·        Seguridad.

·        La configuración comprende las funciones del monitoreo y mantenimiento del estado de la red.

·        Función de comportamiento mantiene el comportamiento de la red en niveles aceptables.

·        El modelo OSI incluye cinco componentes claves en la administración de red:

*CMIS

*CMIP

*SMIS

*MIB

PROTOCOLO DE ADMINISTRACION DE RED TCP/IP.

El sistema de administración de red TCP/IP se basa en el protocolo SNMP (simple Newark management protocol) que a llegado hacer un estándar de ipso en la industria de comunicación de datos para la administración de redes de computadora, ya que ha sido instalado por múltiples fabricantes de puentes, repetidores, tuteadores, servidores y otros componentes de red

·        Monitoreo o proceso de observar el comportamiento de la red y sus componentes, para detectar problemas y mejorar su funcionamiento.

·        Control o proceso de cambiar el comportamiento de la red en tiempo real ajustado parámetros mientras la red esta en operación, para mejorar el funcionamiento y reparar fallas.

cables y conectores

                                                     CABLES Y CONECTORES



Ø  PRINCIPALES TIPOS DE CABLE



EXISTE UNA GRAN CANTIDAD DE TIPOS DE CABLES. SE PUEDEN AGRUPAR EN TRES GRUPOS PRINCIPALES QUE CONECTAN LA MAYORÍA DE LAS REDES:

·         CABLE COAXIAL.

·         CABLE DE PAR TRENZADO (APANTALLADO Y NO APANTALLADO).

·         CABLE DE FIBRA ÓPTICA.



Ø  CABLE COAXIAL

UN CABLE COAXIAL CONSTA DE UN NÚCLEO DE HILO DE COBRE RODEADO POR UN AISLANTE, UN APANTALLAMIENTO DE METAL TRENZADO Y UNA CUBIERTA EXTERNA. EL CABLE COAXIAL ES MÁS RESISTENTE A INTERFERENCIAS Y ATENUACIÓN QUE EL CABLE DE PAR TRENZADO .



Ø  CABLE TRENZADO

ES DE LOS MÁS ANTIGUOS EN EL MERCADO Y EN ALGUNOS TIPOS DE APLICACIONES ES EL MÁS COMÚN, CONSISTE EN DOS ALAMBRES DE COBRE O A VECES DE ALUMINIO, AISLADOS CON UN GROSOR DE 1 MM APROXIMADO. EL TRENZADO ELIMINA EL RUIDO ELÉCTRICO DE LOS PARES ADYACENTES Y DE OTRAS FUENTES COMO MOTORES, RELÉS Y TRANSFORMADORES. EL NÚMERO TOTAL DE PARES QUE HAY EN UN CABLE PUEDE VARIAR.LOS PARES TRENZADOS SE AGRUPAN BAJO UNA EN CABLES MULTIPARES DE PARES TRENZADOS (DE 2, 4, 8,...HASTA 300 PARES ).



Ø  CABLE DE PAR TRENZADO

N SU FORMA MÁS SIMPLE, UN CABLE DE PAR TRENZADO CONSTA DE DOS HILOS DE COBRE AISLADOS Y ENTRELAZADOS. LOS CABLES TRENZADOS O BIFILARES CONSTITUYEN EL SISTEMA DE CABLEADO USADO EN TODO EL MUNDO PARA TELEFONÍA. ES UNA TECNOLOGÍA BIEN CONOCIDA. EL CABLE ES BASTANTE BARATO Y FÁCIL DE INSTALAR Y LAS CONEXIONES SON FIABLES. SUS VENTAJAS MAYORES SON POR TANTO SU DISPONIBILIDAD Y BAJO COSTE .



Ø  COMPONENTES DE CABLE DE PAR TRENZADO



·         CABLE DE PAR TRENZADO SIN APANTALLAR, SE ADAPTA PARA LOS SERVICIOS DE VOZ, PERO NO A LOS DATOS.

·         CABLE PAR TRENZADO CERTIFICADO PARA VELOCIDADES DE 16 MBPS. ESTE CABLE TIENE CUATRO PARES.

·         CABLE DE PAR TRENZADO CON UNA LONGITUD EXTREMA DE 500 MTS, A UNA VELOCIDAD DE 1 MBPS .



Ø  ELEMENTOS DE CONEXIÓN

PARA QUE TODOS LOS CABLES FUNCIONEN EN CUALQUIER RED, SE SIGUE UN ESTÁNDAR A LA HORA DE HACER LAS CONEXIONES. LOS DOS EXTREMOS DEL CABLE LLEVARAN UN CONECTOR RJ45 LOS PARES ESTÁN NUMERADOS (DE 1 A 4), Y TIENEN COLORES ESTÁNDAR, AUNQUE LOS FABRICANTES PUEDEN ELEGIR ENTRE DOS OPCIONES PARA LA COMBINACIÓN UTILIZADA.



Ø  CONEXIÓN

PARA QUE TODOS LOS CABLES FUNCIONEN EN CUALQUIER RED, SE SIGUE UN ESTÁNDAR A LA HORA DE HACER LAS CONEXIONES. LOS DOS EXTREMOS DEL CABLE LLEVAN UN CONECTOR RJ45. EL CONECTOR RJ-45 (ISO 8877) ES EL MACHO; LA HEMBRA, DENOMINADA JACK, SE MONTA EN LA NIC ("NETWORK INTERFACE CARD") DEL DTE ("DATA TERMINAL EQUIPMENT"); EN UNA TOMA DE PARED, O EN AGRUPACIONES ("PATCH PANELS") QUE SE MONTAN SOBRE UN BASTIDOR ("RACK").



Ø  CONECTORES

EL CONECTOR QUE USAREMOS PARA REALIZAR LAS TERMINACIONES DE LOS CABLES SE DENOMINAN RJ45 Y SON CONECTORES SIMILARES A LOS USADOS PARA LAS CONEXIONES TELEFONICAS (RJ11) PERO CUENTAN CON OCHO CONTACTOS. POR ÚLTIMO VEMOS EL CONECTOR EN VERSIÓN APANTALLADA PARA CABLES STP Y FTP, ALGUNOS FABRICANTES DENOMINAN A ESTOS ÚLTIMOS RJ49, AUNQUE NO CORRESPONDE A NINGUNA RECOMENDACIÓN DEL ESTÁNDAR.



Ø  CABLE DE FIBRA ÓPTICA

EN EL CABLE DE FIBRA ÓPTICA LAS SEÑALES QUE SE TRANSPORTAN SON SEÑALES DIGITALES DE DATOS EN FORMA DE PULSOS MODULADOS DE LUZ ESTO SIGNIFICA QUE EL CABLE DE FIBRA ÓPTICA NO SE PUEDE PINCHAR Y SUS DATOS NO SE PUEDEN ROBAR. EL CABLE DE FIBRA ÓPTICA ES APROPIADO PARA TRANSMITIR DATOS A VELOCIDADES MUY ALTAS Y CON GRANDES CAPACIDADES DEBIDO A LA CARENCIA DE ATENUACIÓN DE LA SEÑAL Y A SU PUREZA .



Ø  COMPOSICION DEL CABLE DE FIBRA OPTICA

UNA FIBRA ÓPTICA CONSTA DE UN CILINDRO DE VIDRIO EXTREMADAMENTE DELGADO, DENOMINADO NÚCLEO, RECUBIERTO POR UNA CAPA DE VIDRIO CONCÉNTRICA, CONOCIDA COMO REVESTIMIENTO LAS TRANSMISIONES DEL CABLE DE FIBRA ÓPTICA NO ESTÁN SUJETAS A INTERMODULACIONES ELÉCTRICAS Y SON EXTREMADAMENTE RÁPIDAS .



Ø  HERRAMIENTAS UTILIZADAS

LA CRIMPADORA SERÁ LA HERRAMIENTA QUE USEMOS MÁS HABITUALMENTE PARA REPARACIONES. ESTO ES DEBIDO A QUE LOS CABLES DE CONEXIÓN AL ESTAR SOMETIDOS A MOVIMIENTO, POSIBLES PISOTONES O INCLUSO TRACCIÓN, SON MÁS SUSCEPTIBLES DE AVERIAS.



Ø  HERRAMIENTAS DE INSERCIÓN

LA HERRAMIENTA DE INSERCIÓN  SE USA PARA CONECTAR LOS CABLES EN LAS REGLETAS DE CONEXIONES Y EN LAS BASES RJ45. LA HERRAMIENTA DE INSERCIÓN DE LA FOTOGRAFÍA ES UNO DE LOS TIPOS QUE HAY, ESTA ADEMÁS DE INSERTAR EL CABLE CORTA EL SOBRANTE PARA DEJAR UNA CONEXIÓN LIMPIA, Y LLEVA ACCESORIOS PARA REPASAR LA CONEXIÓN (EMPUJAR EL CABLE A FONDO CUANDO NO LO HEMOS CONSEGUIDO EN EL MONTAJE) Y UN GANCHO QUE SIRVE PARA SACRA LOS CABLES DE LAS PINZAS DE CONEXIÓN. PARA EL MONTAJE TAMBIÉN PODEMOS USAR OTRAS HERRAMIENTAS, COMO PEQUEÑOS ALICATES DE CORTE PARA  CORTAR SOBRANTES, PELACABLES PARA RETIRAR DEL CABLE SU FUNDA EXTERIOR (HAY QUE SER MUY CUIDADOSO PUES PODEMOS ARAÑAR LOS AISLANTES INDIVIDUALES.



Ø  MEDIDA Y COMPROBACION

CON ESTE INSTRUMENTO PODEMOS VER SI LOS CABLES ESTÁN  CORRECTAMENTE CONECTADOS (EN ESTE CASO APARECERÁN LAS DOS FILAS DE OCHO NÚMEROS COMPLETAS Y EN NEGRO), SI ALGÚN PAR ESTÁ EN CORTOCIRCUITO (EL PAR CORRESPONDIENTE APARECERÁ CON DOS MARCAS EN LUGAR DE NÚMEROS Y VEREMOS LA PALABRA SHORT. ESTE MEDIDOR TIENE OTRO MODO DONDE PUEDE INDICARNOS LA LONGITUD DEL CABLE, INDICANDO ADEMÁS SI ESTÁ CONECTADO A ALGÚN ELEMENTO ACTIVO .



Ø  COMPROBADOR DE CABLE

ESTOS EQUIPOS SOLO NOS PERMITEN COMPROBAR, LA CONTINUIDAD DE LAS CONEXIONES Y LA CORRESPONDENCIA DE LOS PARES EN LOS DOS EXTREMOS, Y USANDO EL TERMINADOR PODEMOS DETECTAR CORTOCIRCUITOS EN PARES, NO NOS PUEDEN INFORMAR DE PARES CRUZADOS SIN EMBARGO TIENEN LA VENTAJA DE UN PRECIO MUY ECONÓMICO, PERMITIENDO REALIZAR LAS PRUEBAS BÁSICAS, RÁPIDAMENTE.

---

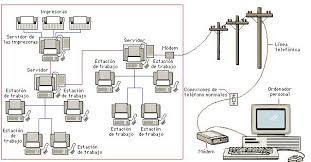

LOS PRINCIPALES COMPONENTES DE UNA RED

Servidor: este ejecuta el sistema operativo de red y ofrece los servicion de red a las estaciones de trabajo.

Estaciones de trabajo: cuando una computadora se conecta a una red, la primera se convierte en un nodo de la yltima y se puede tratar como una estacion de trabajo o cliente.las estaciones de trabajo pueden ser computadoras personales con el dos, Macintoch, Unix, os/2 o estaciones de trabajo sin discos.

Tarjetas o placas de interfaz de red: toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, el cable de red se conectaraen la parte tracera de la tarjeta.

Sistema de cableado: el sistema de red esta constituido por el cable utilizado para conectar entre si el servidor y las estaciones de trabajo.

Recursos y perifericos compartidos: entre los recursos compartidos se incluyen los dispositivos de almacenimiento ligado al servidor, las unidades de disco optico, las impresoras, los trazadores y el resto de equipos que puedan ser utilizados por cualquiera en la red.

Cable de red (UTP): permite las conexiones fisicas con un cable par trenzado sin maya entre los conectores de los cables de red se pueden apreciar  el Rj-45, este es el mas utilizado para redes de computadoras.

Cable coaxial: utiliza un conector de BNC

Hardware de red: dirige el flujo de datos por medio de los cables de red. Se encuantra comprendido por la tarjeta de red o NIC, es decir, tarjeta de interfaz de con la red de trabajo. componente clave para conectar una computadora conj una red de area local.

Software de red: contola el flujo de datos, mantiene la seguridad de la red, administra el registro de las cuentas de usuarios entre otros.  Ademas, este software se encuentra reprecentado por un programa o software exclusivo para servidores.
